攪拌反應釜是化工生產中應用最廣泛的反應釜之一。

　　攪拌反應釜主要由筒體、傳熱裝置、傳動裝置、軸封裝置和各種接管組成。

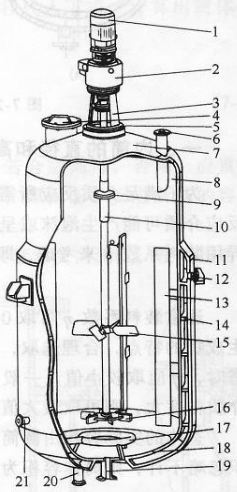

攪拌反應釜的結構：

1——電動機，2——減速器，3——機架，

4——人孔，5——密封裝置，6——進料口，

7——上封頭，8——筒體，9——聯軸器，

10——攪拌軸，11——夾套，

12——載熱介質出口，13——擋板，

14——螺旋導流板，15——軸向流攪拌器，

16——徑向流攪拌器，17——?dú)怏w分布器，

18——下封頭，19——出料口，

20——載熱介質進口，21——?dú)怏w進口

　　在實驗室反應釜的設計中，其總體結構也是大同小異的。反應釜產品有臺式反應釜、立式反應釜、高壓反應釜等等，其中大部分均配置有攪拌功能，屬于攪拌反應釜。
